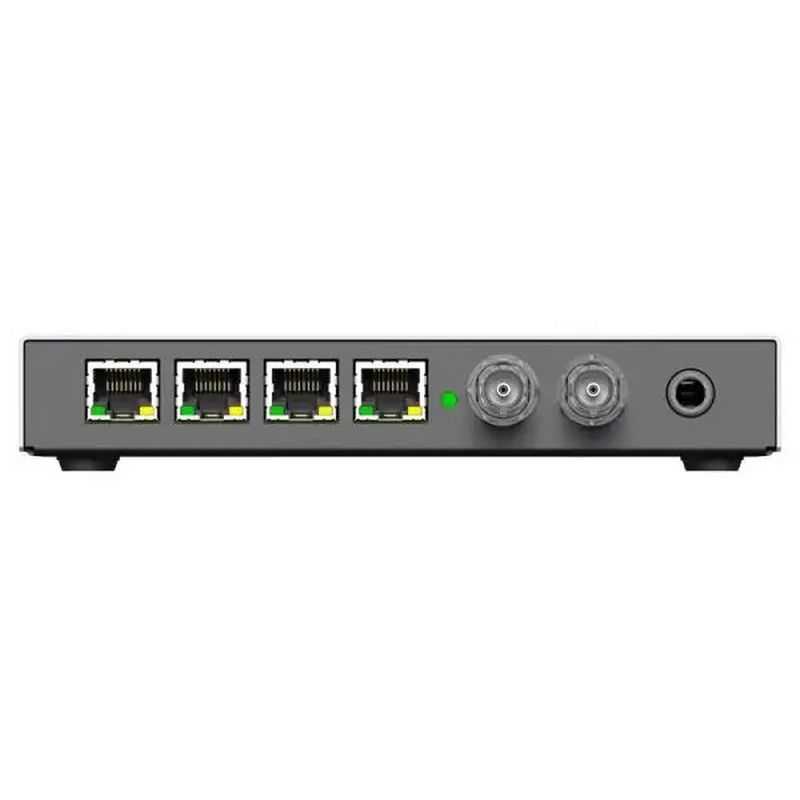

Interfaz de audio portátil RME Digiface Ravenna

Interfaz de audio portátil RME Digiface Ravenna

La Digiface Ravenna es una interfaz de audio portátil y ligera, basada en la probada Digiface Dante con un módulo RAVENNA desarrollado por DirectOut y equipada con todo lo que caracteriza a RME: USB 3, MADI, TotalMix FX y excelentes opciones USB y autónomas.

Solución móvil de RAVENNE a través de USB

La combinación de los renombrados controladores de RME (Mac/Windows) y la implementación de DirectOut de RAVENNA proporciona una interfaz de audio en red fiable y flexible. Equipado con el último TotalMix FX, no sólo puede enrutar, sino también mezclar tantas submezclas independientes como salidas disponibles. La salida de auriculares de alta calidad incluida ofrece una escucha rápida de cualquier canal de audio, pero también puede utilizarse como salida de línea para proporcionar una mezcla analógica estéreo adicional.

RAVENNE Y MADI

RME ha hecho que las dos tomas BNC para entradas/salidas de word clock sean conmutables a entradas/salidas MADI, con hasta 64 canales. La suma total de Ravenna y MADI, 128 canales, se transfiere a través de USB 3.0 y se gestiona mediante el servidor web RAVENNA incluido o TotalMix FX de RME, para un control total y sin fisuras de todo el audio.

En cuanto a la red, la interfaz cuenta con una pila completa de RAVENNA compatible con AES67 y ST2110-30/31 y con transmisión de audio IP redundante según ST2022-7. Además, la interfaz también puede utilizarse como convertidor móvil de 64 canales RAVENNA/MADI sin conexión USB a un ordenador. Los conectores coaxiales de E/S MADI también pueden configurarse para funcionar como E/S de reloj de palabra.

TotalMix FX y TotalMix Remote

Como todas las últimas interfaces de RME, la serie Digiface también incluye el potente mezclador digital en tiempo real TotalMix FX. Permite operaciones de mezcla y enrutamiento prácticamente ilimitadas, con todas las entradas y canales de reproducción simultáneamente, a todas las salidas de hardware.

La serie Digiface incluye una sección dedicada a la sala de control con Talkback, Main/Phones, grupos de faders, grupos de mute, control remoto completo a través del protocolo Mackie u OSC, y mucho más. La serie Digiface no admite efectos DSP (FX) como ecualización o reverberación.

Además, el último software de RME, TotalMix Remote , mejora la potencia de las interfaces RME al permitir el control remoto a través de iOS, PC o Mac. Con un sencillo proceso de configuración -sólo hay que introducir la dirección IP del ordenador que se quiere controlar con TotalMix Remote y listo-, los usuarios pueden ajustar rápidamente cualquier aspecto de TotalMix FX en un sistema anfitrión mientras pasean por el estudio con su tableta, o desde una sala de control situada en otro lugar de las instalaciones.

ESPECIFICACIONES

Puerto Gigabit Ethernet

• RJ45
• 100 Mbit/s, 1 Gbit/s
• LED del puerto estándar: conexión amarilla, transmisión de datos verde
• Admite cables rectos y cruzados (Auto MDI-X)
• Control remoto de la unidad basado en la red (TotalMix Remote)

Módulo RAVENNE

• Admite RAVENNE, AES67, ST 2110-30 / -31, ST 2022-7
• Red de nivel 3
• Modos: conmutado y redundante según ST 2022-7
• 32 flujos
• 128 canales de velocidad simple, 64 canales de velocidad doble, 32 canales de velocidad cuádruple
• Fuentes de reloj: PTP, interno
• Velocidades de muestreo: 44,1, 48, 88,2, 96, 176,4, 192 kHz, +/-12,5
• Enrutamiento: matriz de enrutamiento basada en canales
• Configuración: navegador GUI, control globcon, NMOS IS-04 / IS-05

Entrada MADI

• Coaxial vía BNC, 75 Ohm, según AES10-1991
• Etapa de entrada de alta sensibilidad (< 0,2 Vpp)
• Admite los modos de 56 y 64 canales, además de 96k Frame
• Estándar: hasta 64 canales de 24 bits y 48 kHz
• S/MUX: hasta 32 canales de 24 bits y 96 kHz
• S/MUX4: hasta 16 canales de 24 bits y 192 kHz
• Rango de bloqueo: 25 kHz - 54 kHz

Salida MADI

• Coaxial vía BNC, 75 Ohm, según AES10-1991
• Tensión de salida 400 mVdc
• Longitud del cable: hasta 50 m
• Genera un modo de 56 canales y 64 canales, además de una trama de 96k
• Estándar: hasta 64 canales 24 bits 48 kHz
• S/MUX / 96k Frame: hasta 32 canales de 24 bits y 96 kHz
• S/MUX4: hasta 16 canales 24 bits 192 kHz

Salidas telefónicas analógicas 129/130

• Rango dinámico (DR): 110 dB RMS sin ponderar, 113 dBA
• Respuesta en frecuencia a 44,1 kHz, -0,5 dB: 0 Hz - 20,8 kHz
• Respuesta en frecuencia a 96 kHz, -0,5 dB: 0 Hz - 45 kHz
• Respuesta en frecuencia @ 192 kHz, -1 dB : 0 Hz - 89 kHz
• THD @ -1 dBFS: - 96 dB, 0,0016 %.
• THD+N @ -1 dBFS: -95 dB, 0,0017 % Separación de canales
• Separación entre canales: > 100 dB
• Salida: jack TRS de 6,3 mm, no balanceada
• Impedancia de salida: 2 Ohm
• Nivel de salida a 0 dBFS, carga de 1 kohmio: +9,5 dBu
• Potencia máxima al 0,1% de THD: 50 mW

Entrada de reloj de palabra

• BNC, sin terminación (10 kOhm)
• Terminación interna conmutable 75 Ohm
• Detección automática de velocidad doble/cuádruple y conversión a velocidad única

Salida de reloj de palabra

• BNC
• Nivel máximo: 5 Vss
• Nivel con terminación de 75 Ohm: 4,0 Vss
• Impedancia interna: 10 Ohm
• Salidas telefónicas analógicas 129/130
• Rango dinámico (DR): 110 dB RMS sin ponderar, 113 dBA
• Respuesta en frecuencia a 44,1 kHz, -0,5 dB: 0 Hz - 20,8 kHz
• Respuesta en frecuencia a 96 kHz, -0,5 dB: 0 Hz - 45 kHz
• Respuesta en frecuencia @ 192 kHz, -1 dB : 0 Hz - 89 kHz
• THD@-1dBFS:-96dB, 0,0016%.
• THD+N @ -1 dBFS: -95 dB, 0,0017 % Separación entre canales: > 100 dB
• Separación entre canales: > 100 dB
• Salida: jack TRS de 6,3 mm, no balanceada
• Impedancia de salida: 2 Ohm
• Nivel de salida a 0 dBFS, carga de 1 kohmio: +9,5 dBu
• Potencia máxima al 0,1% de THD: 50 mW

Digital

• Relojes: interno, RAVENNA (PTP), word, MADI
• Velocidades de muestreo admitidas: de 44,1 kHz a 192 kHz
