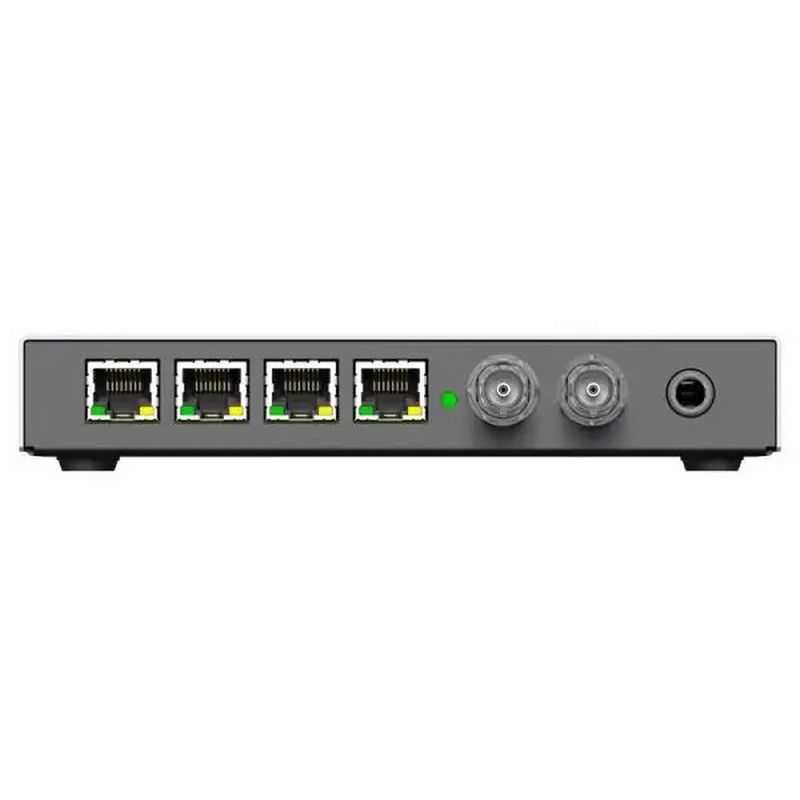

Interface audio portable RME Digiface Ravenna

Interface audio portable RME Digiface Ravenne

La Digiface Ravenna est une interface audio portable légère, basée sur la Digiface Dante éprouvée équipée d'un module RAVENNA développé par DirectOut et dotée de tout ce qui fait la renommée de RME : USB 3, MADI, TotalMix FX et des options exceptionnelles en USB et sur pied - opération seule.

Solution mobile RAVENNE via USB

La combinaison des pilotes renommés de RME (Mac/Windows) et de l'implémentation RAVENNA de DirectOut offre une interface audio informatique en réseau fiable et flexible. Équipé du dernier TotalMix FX, il peut non seulement router, mais aussi mixer autant de sous-mixages indépendants que de sorties disponibles. La sortie casque de haute qualité incluse offre une écoute rapide de n'importe quel canal audio, mais peut également être utilisée comme sortie ligne pour fournir un mixage stéréo analogique supplémentaire.

RAVENNE & MADI

RME a rendu les deux prises BNC pour les entrées/sorties word clock commutables sur les entrées/sorties MADI, avec jusqu'à 64 canaux. La somme totale de Ravenna et MADI, 128 canaux, est transférée via USB 3.0 et gérée via le serveur Web RAVENNA inclus ou TotalMix FX de RME, pour un contrôle total et sans difficulté de tout l'audio.

Côté réseau, l'interface dispose d'une pile RAVENNA à part entière avec prise en charge AES67 et ST2110-30/31 et streaming audio sur IP redondant selon ST2022-7. De plus, l'interface peut également être utilisée comme convertisseur RAVENNA/MADI 64 canaux mobile sans connexion USB à un ordinateur. Les connecteurs d'E/S MADI coaxiaux peuvent également être configurés pour fonctionner comme des E/S de synchronisation d'horloge de mots.

TotalMix FX et TotalMix Remote

Comme toutes les dernières interfaces RME, la série Digiface comprend également le puissant mélangeur numérique en temps réel TotalMix FX . Il permet des opérations de mixage et de routage pratiquement illimitées, avec toutes les entrées et tous les canaux de lecture simultanément, vers toutes les sorties matérielles.

La série Digiface comprend une section Control Room dédiée avec Talkback, Main/Phones, des groupes de faders, des groupes de mute, une contrôlabilité à distance complète via le protocole Mackie ou OSC, et bien plus encore. La série Digiface ne prend pas en charge les effets DSP (FX) tels que l'égaliseur ou la réverbération.

De plus, le dernier logiciel de RME, TotalMix Remote , améliore la puissance des interfaces RME en permettant le contrôle à distance via iOS, PC ou Mac. Avec un processus de configuration simple - entrez simplement l'adresse IP de l'ordinateur que vous souhaitez contrôler avec TotalMix Remote et lancez-vous - les utilisateurs peuvent rapidement régler n'importe quel aspect de TotalMix FX sur un système hôte tout en se promenant dans le studio avec leur tablette, ou à partir d'une salle de contrôle située ailleurs dans l'établissement.

SPÉCIFICATIONS

Port Gigabit Ethernet

• RJ45
• 100 Mbit/s, 1 Gbit/s
• LED de port standard : connexion jaune, transmission de données verte
• Prend en charge les câbles droits et croisés (Auto MDI-X)
• Télécommande de l'unité basée sur le réseau (TotalMix Remote)

Module RAVENNE

• Prend en charge RAVENNE, AES67, ST 2110-30 / -31, ST 2022-7
• Couche réseau 3
• Modes : commuté et redondance selon ST 2022-7
• 32 flux
• 128 canaux Single Speed, 64 canaux Double Speed, 32 canaux Quad Speed
• Sources d'horloge : PTP, interne
• Taux d'échantillonnage : 44,1, 48, 88,2, 96, 176,4, 192 kHz, +/-12,5 %
• Routage : matrice de routage basée sur les canaux
• Configuration : interface graphique du navigateur, contrôle globcon, NMOS IS-04 / IS-05

Entrée MADI

• Coaxial via BNC, 75 Ohm, selon AES10-1991
• Étage d'entrée haute sensibilité (< 0,2 Vpp)
• Accepte le mode 56 canaux et 64 canaux, plus 96k Frame
• Standard : jusqu'à 64 canaux 24 bits 48 kHz
• S/MUX : jusqu'à 32 canaux 24 bits 96 kHz
• S/MUX4 : jusqu'à 16 canaux 24 bits 192 kHz
• Plage de verrouillage : 25 kHz – 54 kHz

Sortie MADI

• Coaxial via BNC, 75 Ohm, selon AES10-1991
• Tension de sortie 400 mVcc
• Longueur de câble : jusqu'à 50 m
• Génère un mode 56 canaux et 64 canaux, plus 96k Frame
• Standard : jusqu'à 64 canaux 24 bits 48 kHz
• Trame S/MUX / 96k : jusqu'à 32 canaux 24 bits 96 kHz
• S/MUX4 : jusqu'à 16 canaux 24 bits 192 kHz

• Plage dynamique (DR) : 110 dB RMS non pondéré, 113 dBA
• Réponse en fréquence @ 44,1 kHz, -0,5 dB : 0 Hz – 20,8 kHz
• Réponse en fréquence @ 96 kHz, -0,5 dB : 0 Hz – 45 kHz
• Réponse en fréquence @ 192 kHz, -1 dB : 0 Hz - 89 kHz
• THD @ -1 dBFS : - 96 dB, 0,0016 %
• THD+N @ -1 dBFS : -95 dB, 0,0017 %
• Séparation des canaux : > 100 dB
• Sortie : Jack TRS 6,3 mm, asymétrique
• Impédance de sortie : 2 Ohm
• Niveau de sortie à 0 dBFS, charge de 1 kOhm : +9,5 dBu
• Puissance maximale à 0,1 % THD : 50 mW

Horloge de mots entrée

• BNC, sans terminaison (10 kOhm)
• Terminaison interne commutable 75 Ohm
• Détection automatique de la double/quadruple vitesse et conversion en vitesse unique

Sortie d'horloge de mots

• BNC
• Niveau max : 5 Vss
• Niveau avec terminaison 75 Ohm : 4,0 Vss
• Impédance interne : 10 Ohm
• Sorties téléphoniques analogiques 129/130
• Plage dynamique (DR) : 110 dB RMS non pondéré, 113 dBA
• Réponse en fréquence @ 44,1 kHz, -0,5 dB : 0 Hz – 20,8 kHz
• Réponse en fréquence @ 96 kHz, -0,5 dB : 0 Hz – 45 kHz
• Réponse en fréquence @ 192 kHz, -1 dB : 0 Hz - 89 kHz
• THD@-1dBFS :-96dB, 0,0016 %
• THD+N @ -1 dBFS : -95 dB, 0,0017 %
• Séparation des canaux : > 100 dB
• Sortie : Jack TRS 6,3 mm, asymétrique
• Impédance de sortie : 2 Ohm
• Niveau de sortie à 0 dBFS, charge de 1 kOhm : +9,5 dBu
• Puissance maximale à 0,1 % THD : 50 mW

Numérique

• Horloges : internes, RAVENNA (PTP), word, MADI
• Fréquences d'échantillonnage prises en charge : 44,1 kHz jusqu'à 192 kHz
