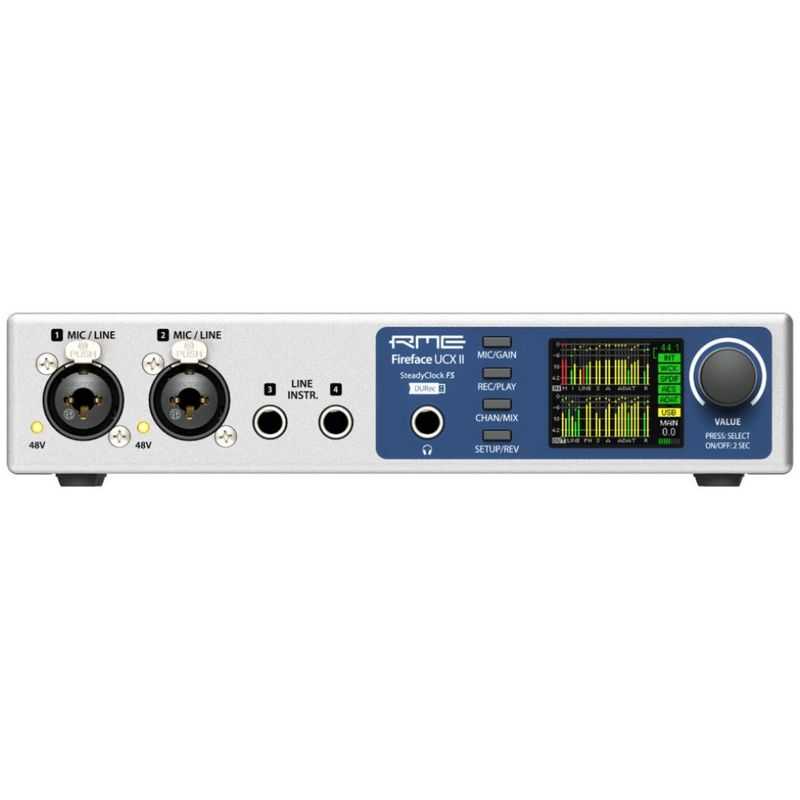

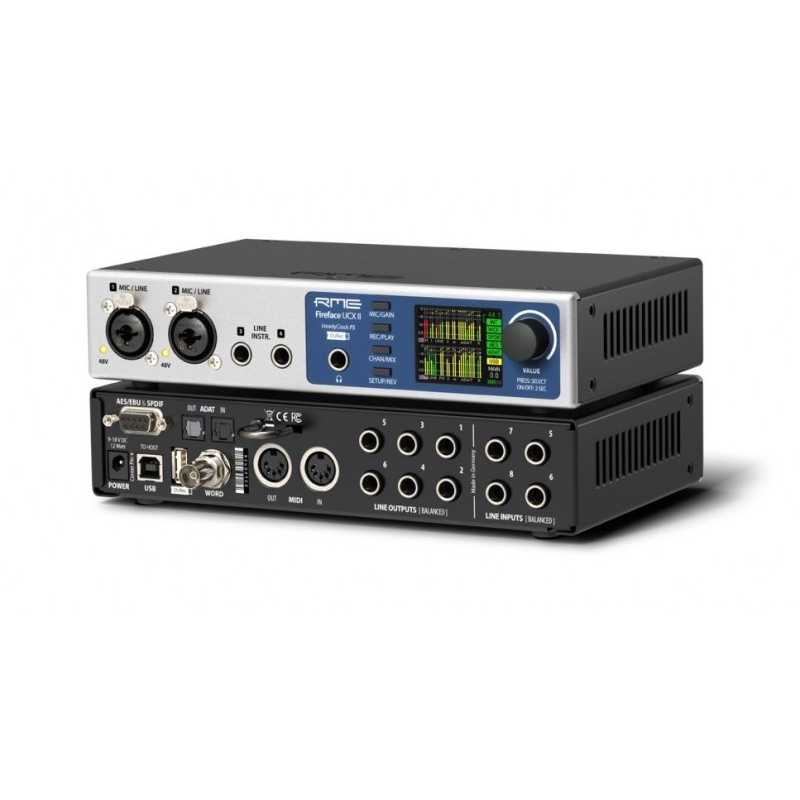

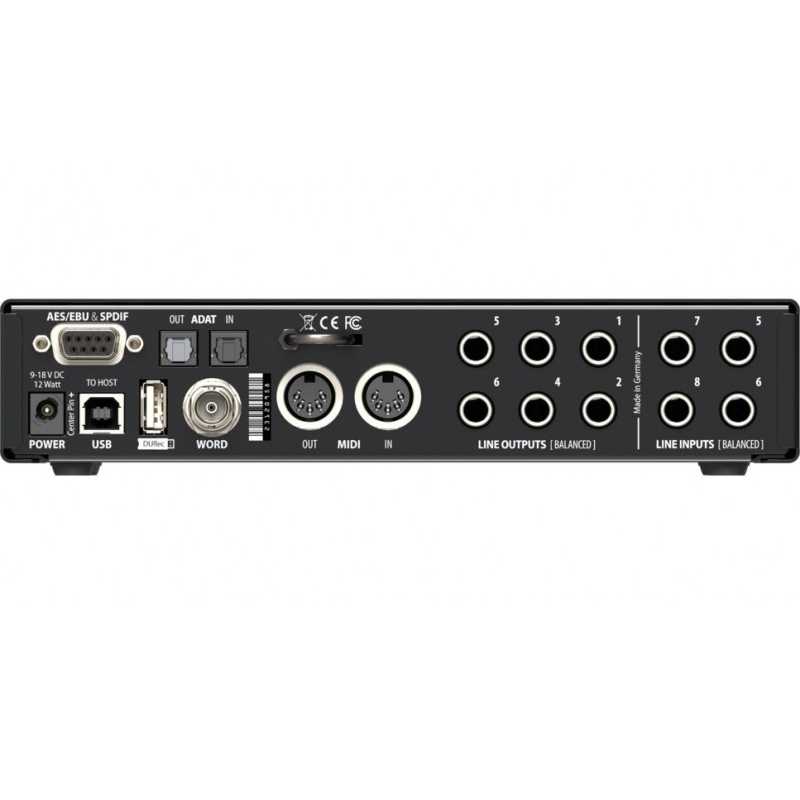

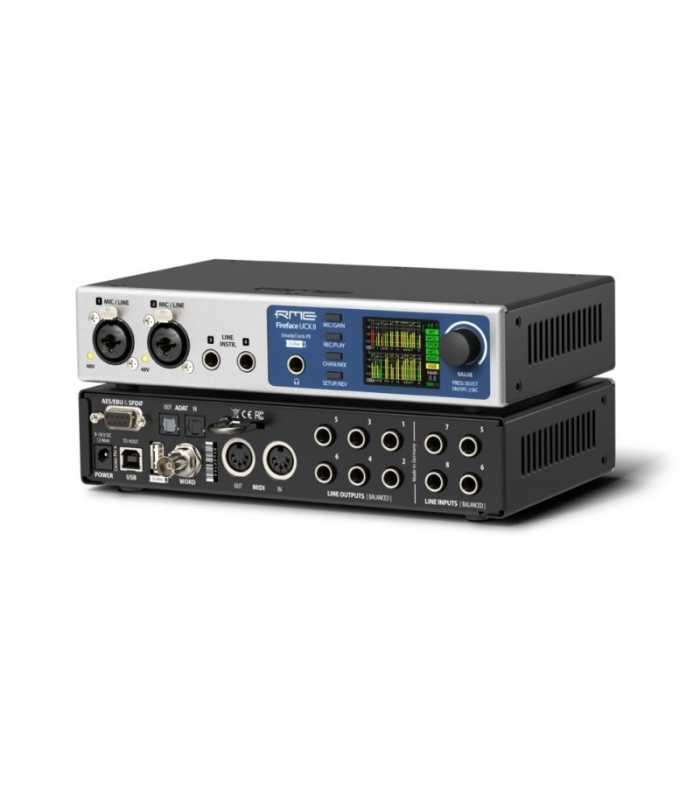

Interfaz de audio USB de 40 canales Fireface UCXII

Interfaz de audio USB de 40 canales Fireface UCXII

La Fireface UCX II es una solución de audio profesional altamente integrada en un formato ultracompacto para la grabación en estudio y en directo. Continúa la larga tradición de RME en el diseño de interfaces avanzadas y compactas, al incluir en una unidad del tamaño de medio rack lo que normalmente se repartiría en dos o tres paneles de 19".

Analógico

-AD, entrada de línea 5-8, trasera

• Resolución AD: 24 bits
• Relación señal/ruido (SNR): 112 dB RMS sin ponderar, 115 dBA
• Respuesta en frecuencia a 44,1 kHz, -0,1 dB: 5 Hz - 20,8 kHz
• Respuesta en frecuencia de 96 kHz, -0,5 dB: 3 Hz - 45,8 kHz
• Respuesta en frecuencia de 192 kHz, -1 dB: 2 Hz - 92 kHz
• THD: < -110 dB, < 0,00032%.
• THD+N: < -104 dB, < 0,00063
• Separación entre canales: > 110 dB
• Entrada: jack TRS de 6,3 mm, balanceada electrónicamente
• Impedancia de entrada: 8 kohmios no balanceados, 12 kohmios balanceados
• Sensibilidad de entrada conmutable a +19 dBu y +13 dBu
• Ganancia variable: de 0 a +12 dB
• Nivel mínimo a 0 dBFS: +1 dBu, -1,2 dBV

-Entrada de línea 3-4, frontal

• Como AD, pero :
• Etapa de ganancia adicional: de 0 a +12 dB
• Nivel máximo de entrada, +19 dBu, Ganancia 0 dB : Línea +19 dBu, Inst +13 dBu
• Nivel máximo de entrada, +13 dBu, Ganancia 12 dB : Línea +1 dBu, Inst -5 dBu
• Impedancia de entrada: Instrumento 1 MOhm. Línea 13 kohmios equilibrada, 9 kohmios no equilibrada
• Ganancia de entrada: +6 dB
• Modo de entrada: Línea balanceada (TRS), Inst desbalanceada (TS)

-Entrada de micrófono 1-2, frontal

• Como AD, pero :
• Entrada: XLR, balanceada electrónicamente
• Impedancia de entrada: 5,4 kOhmios
• Rango de ganancia: 75 dB
• Nivel máximo de entrada, ganancia 0 dB: +18 dBu
• Nivel máximo de entrada, Ganancia 75 dB : -57 dBu
• EIN: -128 dBu ponderado A, ganancia 60 dB, 150 Ohm, 20 Hz - 20 kHz

-Entrada de línea 1-2

• Como AD, pero :
• Entrada: TRS, balanceada electrónicamente
• Impedancia de entrada: 10 kohmios balanceados, 5 kohmios no balanceados
• Nivel máximo de entrada, ganancia 0 dB: +24 dBu
• Nivel máximo de entrada, Ganancia 75 dB : -51 dBu

-DA, salida de línea 1-6, trasera

• Resolución: 24 bits
• Rango dinámico (DR): 112 dB RMS sin ponderar, 115 dBA
• Respuesta en frecuencia a 44,1 kHz, -0,5 dB: 5 Hz - 20,8 kHz
• Respuesta en frecuencia de 96 kHz, -0,5 dB: 5 Hz - 45 kHz
• Respuesta en frecuencia de 192 kHz, -1 dB: 5 Hz - 89 kHz
• THD: < -108 dB, < 0,0004 % THD+N
• THD+N: < -104 dB, < 0,00063
• Separación entre canales: > 110 dB
• Nivel máximo de salida: +19 dBu

-Salida: jack TRS de 6,3 mm, servobalanceada

• Impedancia de salida: 75 Ohm
• Nivel de salida conmutable +19 dBu, +13 dBu, +4 dBu

-DA - Auriculares de salida del monitor estéreo (7-8)

• Como DA, pero :
• Salida: jack estéreo TRS de 6,3 mm, no balanceada
• Nivel máximo de salida a 0 dBFS, alto: +19 dBu
• Nivel máximo de salida a 0 dBFS, Low: +4 dBu
• Impedancia de salida: 1 Ohm
• Potencia máxima por canal a una carga de 32 ohmios, 0,1% de THD: 210 mW (2,6 Vrms, +10,5 dBu)

-MIDI

• 1 x E/S MIDI a través de tomas DIN de 5 pines
• Aislamiento galvánico mediante entrada optoacoplada
• Modo de alta velocidad: la fluctuación y el tiempo de respuesta suelen ser inferiores a 1 ms
• FIFOs separados de 128 bytes para la entrada y la salida

-Digital

• Relojes: interno, ADAT, AES, SPDIF, word clock
• Supresión de fluctuaciones del reloj externo: > 50 dB (2,4 kHz)
• Influencia efectiva del jitter del reloj en la conversión AD y DA: cercana a cero
• El PLL garantiza una pérdida de carga nula, incluso con más de 100 ns de jitter
• PLL Bitclock digital para un funcionamiento ADAT de velocidad variable sin problemas
• Velocidades de muestreo admitidas: de 28 kHz a 200 kHz

Entradas digitales

-AES/ EBU

• 1 x XLR, balanceado por transformador, aislado galvánicamente, según AES3-1992
• Etapa de entrada de alta sensibilidad (< 0,3 Vpp)
• Compatible con SPDIF (IEC 60958)
• Acepta formatos para consumidores y profesionales
• Rango de bloqueo: 27 kHz - 200 kHz
• Supresión de fluctuaciones: > 50 dB (2,4 kHz)

-SPDIF coaxial

• 1 x RCA, según IEC 60958
• Etapa de entrada de alta sensibilidad (< 0,3 Vpp)
• Acepta formatos de consumo y profesionales, la protección anticopia será ignorada
• Rango de bloqueo: 27 kHz - 200 kHz
• Supresión de fluctuaciones: > 50 dB (2,4 kHz)

-ADAT Óptica

• 1 x TOSLINK, formato según la especificación de Alesis
• Estándar: 8 canales de 24 bits, hasta 48 kHz
• Doble velocidad (S/MUX): 4 canales 24 bits 96 kHz
• Velocidad cuádruple (S/MUX4): 2 canales 24 bits 192 kHz
• El Bitclock PLL garantiza una sincronización perfecta incluso en funcionamiento a velocidad variable
• Rango de bloqueo: 31,5 kHz - 50 kHz
• Supresión de fluctuaciones: > 50 dB (2,4 kHz)
• Compatible con SPDIF (detección automática)

-Reloj de palabras

• BNC
• Terminación interna conmutable de 75 ohmios
• Detección automática de velocidad doble/cuádruple y conversión interna a velocidad única
• SteadyClock garantiza una sincronización de muy baja fluctuación, incluso durante el funcionamiento a velocidad variable
• No se ve afectado por los desplazamientos de CC dentro de la red
• Circuito de adaptación de la señal: refresco de la señal mediante autocentrado e histéresis
• Protección contra sobretensiones
• Rango de niveles: 1,0 Vpp - 5,6 Vpp
• Rango de bloqueo: 27 kHz - 200 kHz
• Supresión de fluctuaciones: > 50 dB (2,4 kHz)

Salidas digitales

-AES/ERU

• XLR, balanceado por transformador, aislado galvánicamente, según AES3-1992
• Nivel de salida Profesional 4,5 Vpp, Consumidor 2,6 Vpp
• Formato profesional según AES3-1992 Enmienda 4
• Formato de consumo (SPDIF) según IEC 60958
• Modo de cable único, frecuencia de muestreo de 28 kHz a 200 kHz

-SPDIF coaxial

• 1 x RCA, según IEC 60958
• Nivel de salida Profesional 1,2 Vpp, Consumidor 0,6 Vpp
• Formato profesional según AES3-1992 Enmienda 4
• Formato de consumo (SPDIF) según la norma IEC 60958
• Modo de cable único, frecuencia de muestreo de 28 kHz a 200 kHz

-ADAT

• 1 x TOSLINK, formato según la especificación de Alesis
• Estándar: 8 canales de 24 bits, hasta 48 kHz
• Doble velocidad (S/MUX): 4 canales 24 bits 96 kHz
• Velocidad cuádruple (S/MUX4): 2 canales 24 bits 192 kHz

-BNC

• Tensión de salida máxima: 5 Vpp
• Tensión de salida a una terminación de 75 ohmios: 4,0 Vpp
• Impedancia de salida: 10 Ohm
• Gama de frecuencias: 27 kHz - 200 kHz

General

• Fuente de alimentación: fuente de alimentación externa
• Consumo típico de energía: 13 vatios
• Corriente a 12 voltios de tensión de funcionamiento: 910 mA (11 vatios)
• Dimensiones, incluidas las orejas de bastidor, profundidad total (ancho x alto x fondo): 265 x 44 x 155 mm (10,5" x 1,73" x 6,1")
• Dimensiones sin orejas de rack, profundidad del cuerpo (ancho x alto x fondo): 215 x 44 x 130 mm (8,5" x 1,73" x 5,1")
• Peso: 910 g (2.0 lb)
• Rango de temperatura: de +5° a +50° Celsius (de 41° F a 122° F)
• Humedad relativa: < 75%, sin condensación
