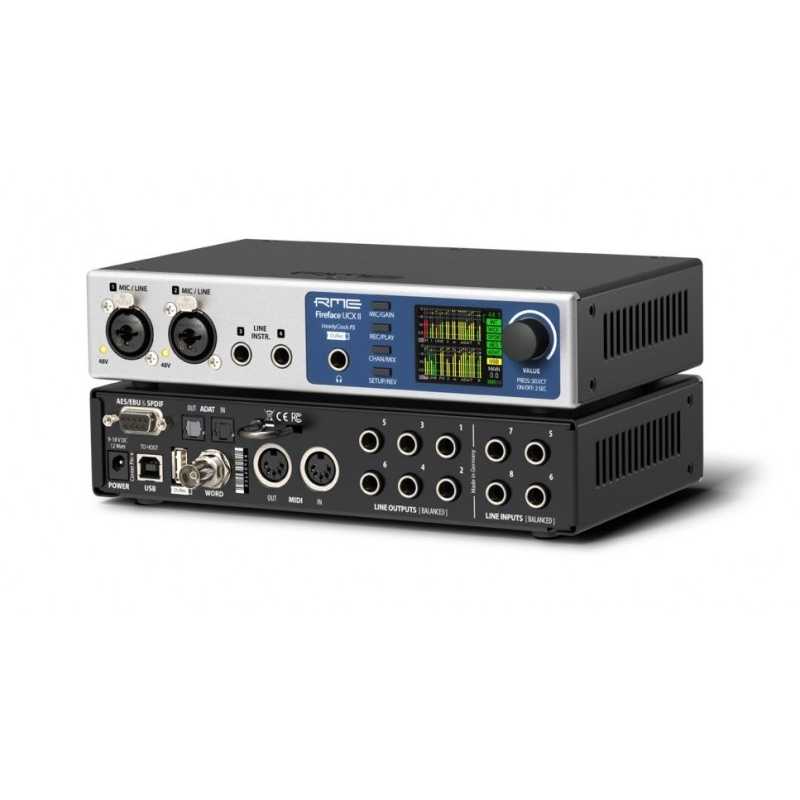

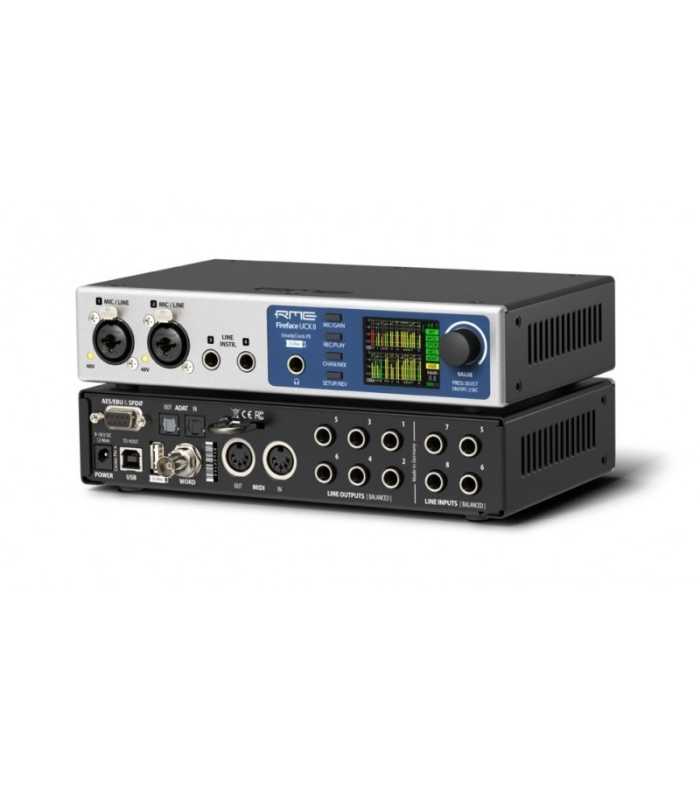

Interface audio USB avancée à 40 canaux RME Fireface UCXII

Interface audio USB avancée à 40 canaux RME Fireface UCXII

La Fireface UCX II est une solution audio professionnelle hautement intégrée dans un format ultra-compact pour les enregistrements en studio et en direct. Il perpétue la longue tradition de conception d'interfaces avancées compactes de RME, regroupant dans une unité de la taille d'un demi-rack ce qui serait généralement réparti sur deux ou trois panneaux de 19 pouces.

Analogique

-AD, entrée ligne 5-8, arrière

• Résolution AD : 24 bits
• Rapport signal sur bruit (SNR) : 112 dB RMS non pondéré, 115 dBA
• Réponse en fréquence à 44,1 kHz, -0,1 dB : 5 Hz – 20,8 kHz
• Réponse en fréquence à 96 kHz, -0,5 dB : 3 Hz – 45,8 kHz
• Réponse en fréquence à 192 kHz, -1 dB : 2 Hz – 92 kHz
• THD : < -110 dB, < 0,00032 %
• THD+N : < -104 dB, < 0,00063%
• Séparation des canaux : > 110 dB
• Entrée : jack TRS 6,3 mm, symétrie électronique
• Impédance d'entrée : 8 kOhm asymétrique, 12 kOhm symétrique
• Sensibilité d'entrée commutable sur +19 dBu et +13 dBu
• Gain variable : 0 à +12 dB
• Niveau minimum pour 0 dBFS : +1 dBu, -1,2 dBV

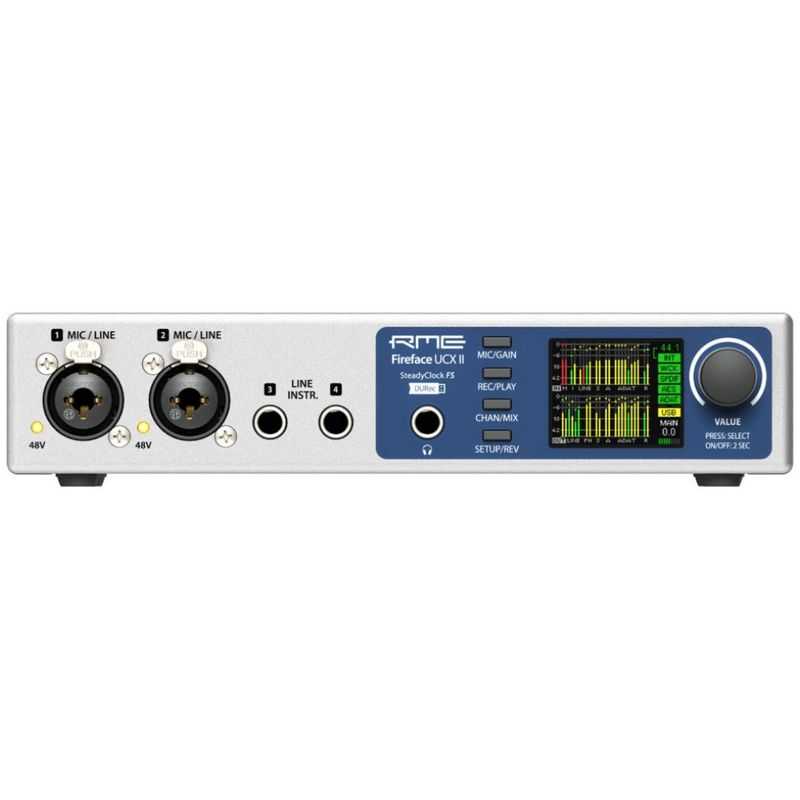

-Entrée ligne 3-4, avant

• Comme AD, mais :
• Etage de gain supplémentaire : 0 à +12 dB
• Niveau d'entrée maximum, +19 dBu, Gain 0 dB : Ligne +19 dBu, Inst +13 dBu
• Niveau d'entrée maximum, +13 dBu, Gain 12 dB : Ligne +1 dBu, Inst -5 dBu
• Impédance d'entrée : Instrument 1 MOhm. Ligne 13 kOhm symétrique, 9 kOhm asymétrique
• Gain d'entrée : +6 dB
• Mode d'entrée : Ligne symétrique (TRS), Inst asymétrique (TS)

-Entrée micro 1-2, avant

• Comme AD, mais :
• Entrée : XLR, symétrie électronique
• Impédance d'entrée : 5,4 kOhm
• Plage de gain : 75 dB
• Niveau d'entrée maximum, Gain 0 dB : +18 dBu
• Niveau d'entrée maximum, Gain 75 dB : -57 dBu
• EIN : -128 dBu pondéré A, gain 60 dB, 150 Ohm, 20 Hz – 20 kHz

-Entrée ligne 1-2

• Comme AD, mais :
• Entrée : TRS, symétrie électronique
• Impédance d'entrée : 10 kOhm symétrique, 5 kOhm asymétrique
• Niveau d'entrée maximum, Gain 0 dB : +24 dBu
• Niveau d'entrée maximum, Gain 75 dB : -51 dBu

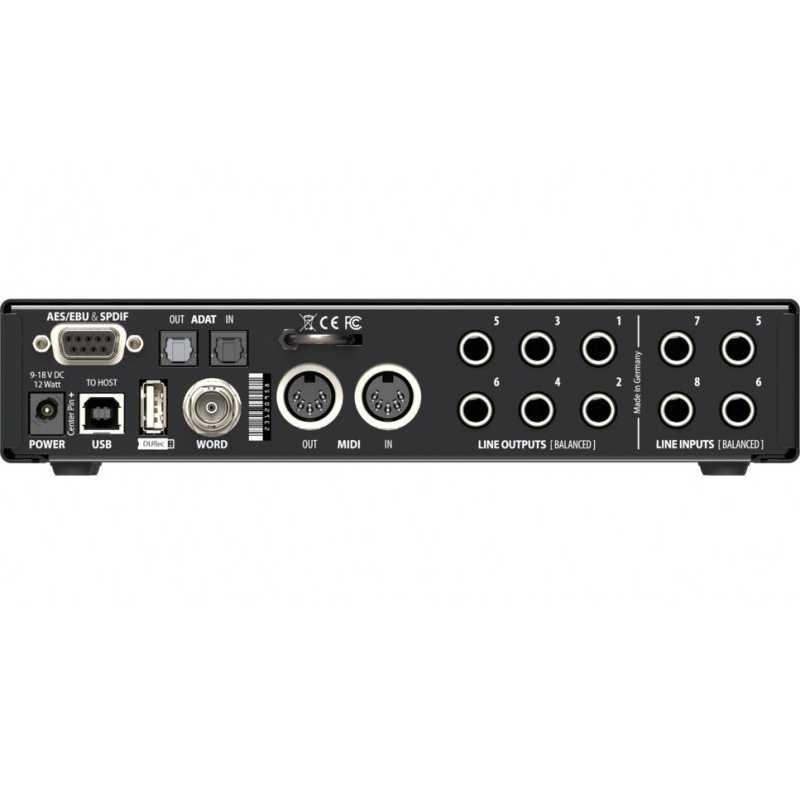

-DA, sortie ligne 1-6, arrière

• Résolution : 24 bits
• Plage dynamique (DR) : 112 dB RMS non pondéré, 115 dBA
• Réponse en fréquence à 44,1 kHz, -0,5 dB : 5 Hz – 20,8 kHz
• Réponse en fréquence à 96 kHz, -0,5 dB : 5 Hz – 45 kHz
• Réponse en fréquence à 192 kHz, -1 dB : 5 Hz - 89 kHz
• THD : < -108 dB, < 0,0004 %
• THD+N : < -104 dB, < 0,00063%
• Séparation des canaux : > 110 dB
• Niveau de sortie maximum : +19 dBu

-Sortie : jack TRS 6,3 mm, servo-symétrique

• Impédance de sortie : 75 Ohm
• Niveau de sortie commutable +19 dBu, +13 dBu, +4 dBu

-DA - Casques de sortie moniteur stéréo (7-8)

• Comme DA, mais :
• Sortie : jack stéréo TRS 6,3 mm, asymétrique
• Niveau de sortie maximum à 0 dBFS, Haut : +19 dBu
• Niveau de sortie maximum à 0 dBFS, faible : +4 dBu
• Impédance de sortie : 1 Ohm
• Puissance max par canal @ 32 Ohm de charge, 0,1% THD : 210 mW (2,6 Vrms, +10,5 dBu)

-MIDI

• 1 x E/S MIDI via des prises DIN 5 broches
• Isolé galvaniquement par entrée optocouplée
• Mode haute vitesse : gigue et temps de réponse généralement inférieurs à 1 ms
• Séparez les FIFO de 128 octets pour l'entrée et la sortie

-Numérique

• Horloges : interne, ADAT, AES, SPDIF, word clock
• Suppression de la gigue des horloges externes : > 50 dB (2,4 kHz)
• Influence effective de la gigue d'horloge sur la conversion AD et DA : proche de zéro
• PLL garantit une perte de charge nulle, même à plus de 100 ns de gigue
• Digital Bitclock PLL pour un fonctionnement ADAT varispeed sans problème
• Taux d'échantillonnage pris en charge : 28 kHz jusqu'à 200 kHz

Entrées numériques

-AES/UER

• 1 x XLR, symétrisé par transformateur, isolé galvaniquement, selon AES3-1992
• Etage d'entrée haute sensibilité (< 0,3 Vpp)
• Compatible SPDIF (CEI 60958)
• Accepte les formats grand public et professionnel
• Plage de verrouillage : 27 kHz – 200 kHz
• Suppression de la gigue : > 50 dB (2,4 kHz)

-Coaxial SPDIF

• 1 x RCA, selon IEC 60958
• Etage d'entrée haute sensibilité (< 0,3 Vpp)
• Accepte les formats grand public et professionnel, la protection contre la copie sera ignorée
• Plage de verrouillage : 27 kHz – 200 kHz
• Suppression de la gigue : > 50 dB (2,4 kHz)

-ADAT Optique

• 1 x TOSLINK, format selon spécification Alesis
• Standard : 8 canaux 24 bits, jusqu'à 48 kHz
• Double vitesse (S/MUX) : 4 canaux 24 bits 96 kHz
• Quad Speed (S/MUX4) : 2 canaux 24 bits 192 kHz
• Bitclock PLL assure une synchronisation parfaite même en fonctionnement à vitesse variable
• Plage de verrouillage : 31,5 kHz – 50 kHz
• Suppression de la gigue : > 50 dB (2,4 kHz)
• Compatible SPDIF (détection automatique)

-Wordclock

• BNC
• Terminaison interne 75 Ohm commutable
• Détection automatique de vitesse double/quad et conversion interne en vitesse unique
• SteadyClock garantit une synchronisation à très faible gigue, même en fonctionnement à vitesse variable
• Non affecté par les décalages CC au sein du réseau
• Circuit d'adaptation du signal : rafraîchissement du signal via le centre automatique et l'hystérésis
• Protection de survoltage
• Plage de niveau : 1,0 Vpp – 5,6 Vpp
• Plage de verrouillage : 27 kHz – 200 kHz
• Suppression de la gigue : > 50 dB (2,4 kHz)

Sorties numériques

-AES/UER

• XLR, symétrisé par transformateur, isolé galvaniquement, selon AES3-1992
• Niveau de sortie Professionnel 4,5 Vpp, Consumer 2,6 Vpp
• Format Professionnel selon AES3-1992 Amendement 4
• Format Consumer (SPDIF) selon IEC 60958
• Mode fil unique, fréquence d'échantillonnage de 28 kHz jusqu'à 200 kHz

-Coaxial SPDIF

• 1 x RCA, selon IEC 60958
• Niveau de sortie Professionnel 1,2 Vpp, Consumer 0,6 Vpp
• Format Professionnel selon AES3-1992 Amendement 4
• Format Consumer (SPDIF) selon IEC 60958
• Mode fil unique, fréquence d'échantillonnage de 28 kHz à 200 kHz

-ADAT

• 1 x TOSLINK, format selon spécification Alesis
• Standard : 8 canaux 24 bits, jusqu'à 48 kHz
• Double vitesse (S/MUX) : 4 canaux 24 bits 96 kHz
• Quad Speed (S/MUX4) : 2 canaux 24 bits 192 kHz

-BNC

• Max. tension de sortie : 5 Vpp
• Tension de sortie @ 75 Ohm terminaison : 4,0 Vpp
• Impédance de sortie : 10 Ohm
• Gamme de fréquence : 27 kHz – 200 kHz

Général

• Alimentation: alimentation externe
• Consommation d'énergie typique : 13 watts
• Courant à une tension de fonctionnement de 12 volts : 910 mA (11 watts)
• Dimensions incl. oreilles de rack, pleine profondeur (LxHxP) : 265 x 44 x 155 mm (10,5" x 1,73" x 6,1")
• Dimensions sans oreilles de rack, profondeur du corps (LxHxP) : 215 x 44 x 130 mm (8,5" x 1,73" x 5,1")
• Poids : 910 g (2,0 lb)
• Plage de température : +5° jusqu'à +50° Celsius (41° F jusqu'à 122°F)
• Humidité relative : < 75 %, sans condensation
