Répartiteur / Zoneur / Mélangeur DBX ZONEPRO 1260M

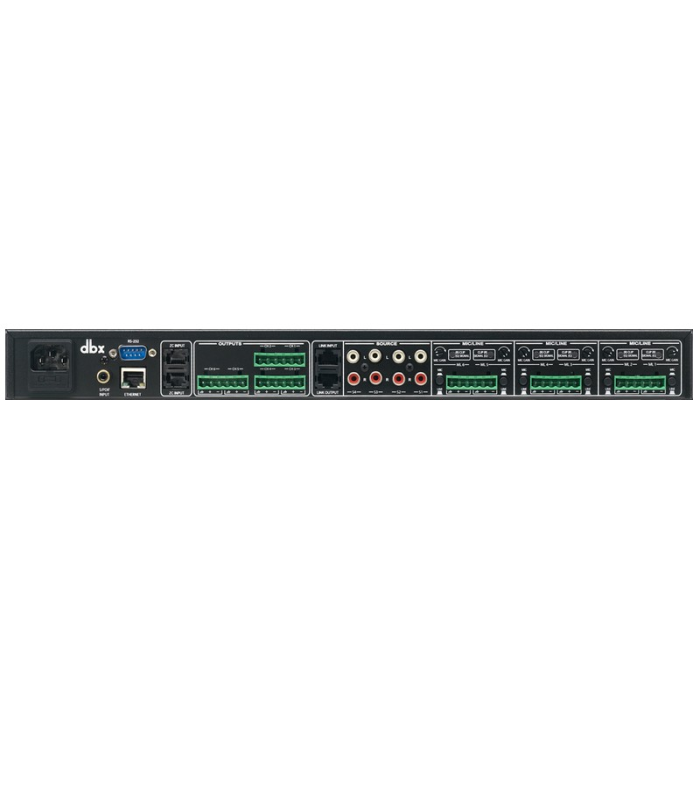

Le 1260m dispose d'un total de 12 entrées et six sorties. Les entrées comprennent six entrées de bornier commutables micro / ligne symétriques, quatre paires RCA asymétriques et une entrée S / PDIF pour deux canaux numériques au maximum. Le gain de microphone contrôlé par matériel permet de régler le gain du microphone par canal.

L'appareil de 1260 m présente une architecture préconfigurée avec un traitement des entrées, une matrice centrale et un traitement de sortie. Deux positions d'insertion d'entrée et une position d'insertion de sortie permettent de configurer le traitement d'insertion spécifique au canal. AutoWarmth®, une fonction psychoacoustique qui maintient une bande passante complète même lorsque le niveau du signal a baissé, est disponible en permanence sur chaque zone de sortie.

Un bus de liaison permet la duplication des six premiers canaux audio vers un autre périphérique ZonePRO dans les applications nécessitant des zones de sortie supplémentaires.

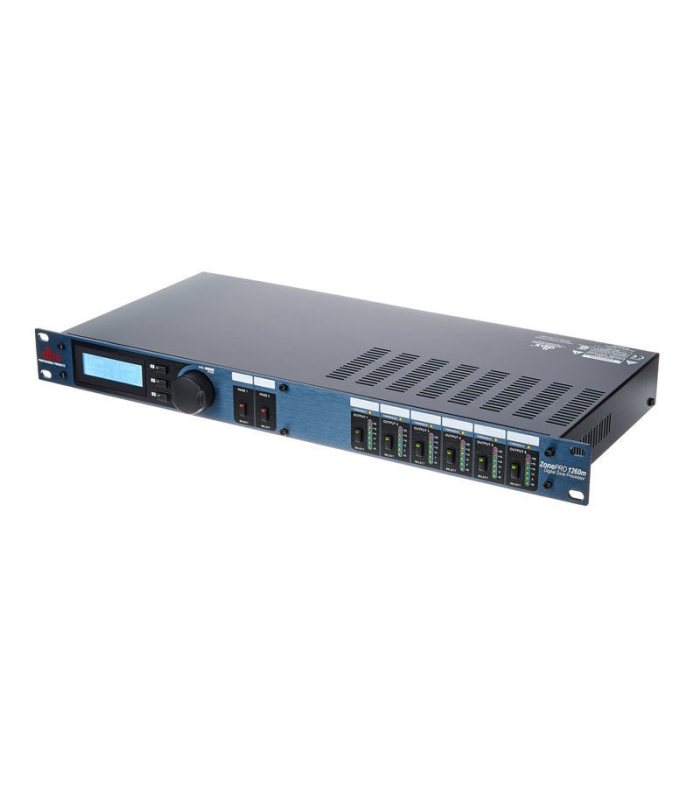

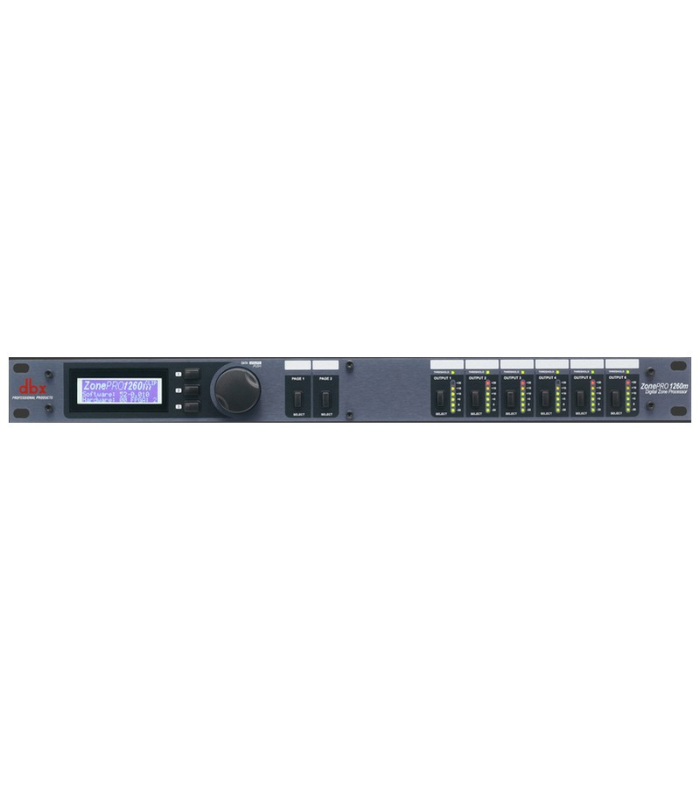

Le panneau avant du 1260m est doté d'une fonction de mesure du signal complète, d'un écran LCD informatif et d'une commande du panneau avant spécifiée par l'utilisateur.

Un contrôle supplémentaire du système est proposé sous la forme de contrôleurs de zone optionnels. Cette collection de contrôleurs muraux matériels représente une série d'interfaces utilisateur simples et élégantes pour des fonctions telles que le contrôle du volume, de la source et du préréglage.

Tous les appareils ZonePRO peuvent être contrôlés par des systèmes de contrôle tiers via RS-232 ou Ethernet, selon le cas (voir le tableau pour plus d'informations).

ZonePRO Designer, le logiciel de configuration, de contrôle et de surveillance de la famille de dispositifs ZonePRO, permet de contrôler le ZonePRO 1260m via Ethernet ou RS-232. L'assistant de configuration de ZonePRO Designer guide les utilisateurs tout au long du processus de configuration pas à pas du 1260 m.



• 6 entrées micro / ligne équilibrées
• 4 paires d'entrée RCA asymétriques et asymétriques
• Entrée S / PDIF
• Type d'entrée Euroblock (Mic / Line), RCA (Source)
• Impédance d'entrée Euroblock:> 50 kΩ équilibré,> 25 kΩ asymétrique, RF filtré; RCA:> 25kΩ asymétrique, RF filtré
• Entrée Max + 20dBu Mic / Line, + 12dBu RCA
• CMRR> 40 dB, généralement> 55 dB à 1 kHz
• Préampli micro gain de 30 à 60 dB
• Bruit d'entrée équivalent au préampli micro (EIN) <-118 dBu, 22 Hz-22 kHz, impédance de source 150 Ω
• Préampli micro Phantom Power 15V
• Sorties: 6
• Type de sortie équilibré électroniquement, Euroblock filtré RF
• Impédance de sortie 120Ω équilibré, 60Ω asymétrique
• Max Sortie + 20dBu
• Compteur d'E / S 6 compteurs indépendants de sortie de tubes lumineux à six segments allant de -30 à +20 dBu, mesureurs de seuil
• Écran LCD L'écran LCD fournit des informations sur la sélection de la source, la direction de la page, le volume de la zone et la sourdine
• Convertisseur A / N Système de conversion DBX Type IV â„¢
• Plage dynamique A / D (ligne)> 113 dB, pondérée A,> 110 dB non pondérée
• Plage dynamique de type IV> 119 dB, pondérée A, 22 kHz; BW:> 117dB, non pondéré, 22kHz BW
• Taux d'échantillonnage 48 kHz
• Gamme dynamique N / A 112dB pondérée A, 109dB non pondérée, 22kHz BW
• Gamme dynamique> 110 dB pondérée A,> 107 dB non pondérée, 22 kHz BW
• THD + Bruit 0,003% typique à + 4 dBu, 1 kHz, gain de 0 dB
• Réponse en fréquence 20 Hz - 20 kHz, +/- 0,5 dB
• Diaphonie entre canaux> 80 dB typique
• Délai de propagation 0,8 ms
• Tension de fonctionnement 100-240 VCA, 50 / 60Hz
• Consommation électrique 27 W
• BTU <92,13
